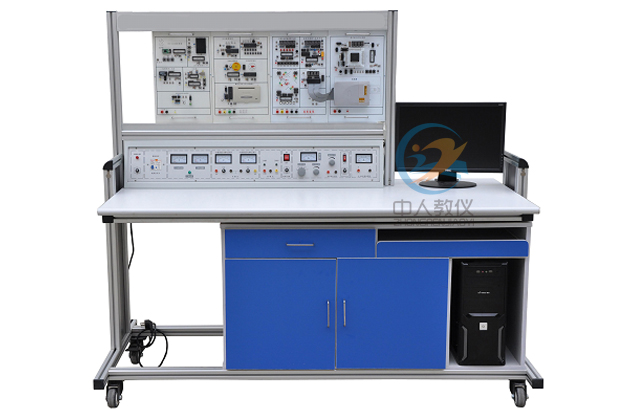

ZRDPJ-01A单片机创新实验台,单片机教学实训装置

一、概述
挂箱式单片机实训装置由控制屏、实验挂箱、实验桌组成，通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器等实验，配备有仿真器。
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。
装置采用组件式结构，更换实验模块便捷。如需扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。
二、主要技术参数
1、输入电源：AC220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、装置容量：200VA
4、重量：100Kg
5、外形尺寸（cm）：160×75×150
6、挂箱尺寸（mm）：410×240×60
三、装置构成
（一）实验屏：实验时放置实验挂箱，并提供实验电源，铁质双面亚光密纹喷塑结构。
1、电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
2、电源输出：有保险丝和漏电保护开关二级保护功能。输出单相交流220V工作电压有高精度电压表电流表指示。
A组:直流电压+5V/3A，-+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
B组: 直流电压+12V/-12V输出，电流2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
3、功率输出函数发生器：
A、采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
B、正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
C、频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
D、输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
E、方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
F、频率计最高测量范围100MHz，自动换档。
4、高精度外测电压表一只，量程直流100V。
5、组:单相市电输出，供用户自备仪器使用。
（二）实验桌：铝木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
（三）实验模块：

DP–01	单片机实验挂箱（一）	LED点阵显示模块点阵式字符液晶显示模块 8253定时计数器 A/D转换 D/A转换、 V/F转换、F/V转换串行EEPROM、 EEPROM、 Flash Rom、 SRAM、 I2C总线接口
DP–02	单片机实验挂箱（二）	8251串引口扩展 232总线串引接口单片机最小应用系统1 单片机最小应用系统2 拔码开关输出
DP–03	单片机实验挂箱（三）	ISD 1420语音控制 IC卡读写接口实时时针/日历 USB接口 RS232转RS485接口
DP–04	单片机实验挂箱（四）	8279接口电路 8255 I/O扩展 8155 I/O扩展动态扫描显示模块转换接口 MC14433 整列式键盘实验模块
DP–05	单片机实验挂箱（五）	步进电机驱动程序示列温度与温度控制汽车转弯信号灯十字路口交通灯数字频率计看门狗
DP–06	单片机实验挂箱（六）	十六位逻辑电平显示继电器控制接口常用器件接口八位逻辑电平输出单项脉冲扬声器串引静态显示模块查询式键盘
DP–07	单片机实验挂箱（七）	主功能逻辑笔多功能密码锁直流电动机驱动步进电机驱动
DP–08	单片机实验挂箱（八）	单片机与CPLD实验模块伟福SH51仿真器
DP-09	★用电安全与触电急救仿真教学软件	采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。
DP-10	★单片机仿真教学软件（全室一套）	1、支持所有Keil uVision软件版本支持所有Keil uVision 软件版本进行对接，且在keil uVision软件中新增一个单片机监视器，用于监视单片机的输入输出情况；并支持在仿真软件没启动时，也能进行实时监控。 2、实时反馈程序状态支持keil uVision软件开启“根据实际时间控制速度”功能以及晶振频率功能，按照实际情况进行模拟仿真，并且可实现实时反馈程序状态。 3、元件库拓展7种单片机学习板外的设备，包括矩阵键盘、LCD12864、LCD1602、挡板、灯泡、电机以及加热棒，其中元件库同时支持一键清空场景中从元件库中添加的所有零件，从元件库添加的单个零件清除，以及单个元件库零件添加到场景功能。 4、一键复位可让三维场景中的三维模型立刻恢复至初始状态。 5、项目信息每个实验在进行时都会弹出一个项目信息，项目信息包括：实验说明、实验内容、实验分析。其中实验说明是说明当前实验能够实验的功能，实验内容是系统会自带1个任务要求，实验分析是指导用户如何将对应的案例完成。 6、工业光电计数(中断方式) 仿真光电开关进行检测物体，并实时反馈信号给单片机。 7、串口通信技术支持虚拟串口通信调试，并且在软件内附带串口调试助手。串口调试助手支持修改串口号（COM1~10）、修改9种波特率（1200、2400、4800、9600、14400、19200以及38400）、修改3种效验位(NONE、ODD以及EVEN)、修改2个数据位（7位、8位）、修改3个停止位（1位、1.5位和2位）。 8、矩阵键盘软件内附带4*4三维矩阵键盘，并模拟显示中矩阵键盘排线的使用，键盘同时支持更改横排竖排对应的8个P口。 9、七段数码管显示技术软件中有4个共阳极七段数码管，支持显示任意数以及26个字母，同时还支持更改七段数码管对应的每个P口。 10、LCD1602液晶显示屏软件内配有一块LCD1602字符液晶显示屏，显示屏支持更改RS、RW、E、D0、D1、D2、D3、D4、D5、D6、D7对应的P口。 11、温度模拟软件支持温度模拟，支持手动控制温度大小，并支持显示每个温度的度数对应的电压值。 12、TLC5615芯片软件内的TLC5615芯片用于做串口A/D转换相关实验时使用，该芯片还配有一台西门子变频器以及一部三相电机配合实验使用。 13、ADC0832芯片软件内的ADC0832芯片是一款8位分辨率、双通道A/D转换芯片，在软件当中用于配合温度控制和电压控制的实验时使用。 14、LCD12864液晶显示屏（不带字符）软件内配有一块LCD12864液晶显示屏（不带字符），显示屏支持更改RS、R/W、E、DB0、DB1、DB2、DB3、DB4、DB5、DB6、DB7、CS1、DS2对应的P口。
	★虚拟测量模块（不需电脑配合使用，全室一套）	1.终端部分7寸彩色触摸屏装教师实验屏上 2.同时配有虚拟信号源、虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块 3.基于LabVIEW虚拟仪器程序的编程方法，学生可自行设计各种虚拟仪器技术指标：　　1）、两路虚拟任意波形信号发生器，输出频率可编程，电压幅度可调；　　　　通道数：2路　　　　分辨率：8 bits 　　　　电压范围：-5~5V 　　　　频率步长：1HZ 　　　　波形：任意信号　　　　输出频率：>1MHZ 　　2）、双踪存贮示波器，多种同步方式，存贮深度可编程；　　　　通道数：2路　　　　带宽：20MHZ 　　　　分辨率：8位　　　　电压范围：-10~+10V 　　　　存贮深度：64K 　　3）、双通道频谱分折仪；　　4）、八通道逻辑分折仪，多种同步方式，存贮深度可编程；　　　　8路输入　　　　分率：25nS 　　　　存贮深度：64KHZ 　　5）、数字三用表，可测电阻、电容、电感、电压等；　　　　数字IO口　　　　通道数：8路IO 　　　　输入电平：TTL 　　　　输出电平：TTL 　　　　电流驱动：20mA/通道 6）7寸触摸屏

四、基本实验内容

1．存储器块清零
2．二进制到BCD码转换
3．二进制到ASCII码转换
4．程序跳转表
5．内存块移动
6．数据排序
7．P1口输入、输出实验
8．继电器控制实验
9．用74LS244读入数据
10．用74LS273输出数据
11．串行数据转换并行数据
12．并行数据转换串行数据
13．PWM转换电压实验
14．音频控制实验
15．8255输入、输出实验
16．8155输入、输出实验
17．5LED静态串行显示实验
18．6LED动态扫描显示实验
19．查询式键盘实验
20．阵列式键盘实验
21．计数器实验
22．定时器实验
23．8253定时器实验
24．外部中断实验
25．串行口通讯实验
26．ADC0809模数转换实验
27．DAC0832数模转换实验
28．MC14433模数转换实验
29．EEPROM外部数据程序存储器实验
30．SRAM外部数据存储器扩展实验
31．93C46串行EEPROM数据读写实验

32．电子时钟实验
33．电子琴模拟实验
35．汽车转弯信号灯控制实验
36．温度传感器温度控制实验
37．温度过程控制模拟实验
38．五相步进电机模拟实验
39．计算器实验
40．数字频率计实验
41．V/F转换实验
42．F/V转换实验
43．LED点阵显示实验
44．字符液晶显示屏控制实验
45．8279键盘扫描显示实验
46．看门狗实验
47．8251串行口扩展通讯实验
48．I2C总线读写实验
49．RS232转RS485实验
50．USB接口实验
51．十字路口交通灯控制实验
52．五功能逻辑笔实验
53．直流电机驱动调速实验（实物）
54．步进电机驱动实验（实物）
55．IC卡读写实验
56．实时时钟/日历控制实验
57．语音芯片控制实验
58．单片机与CPLD实验
59．8051与PC机串行口通讯实验
60．Flash Rom外部程序存储器实验
61．多功能密码锁实验
