ZRSF-QG电液比例与电液伺服分析与测试实训装置

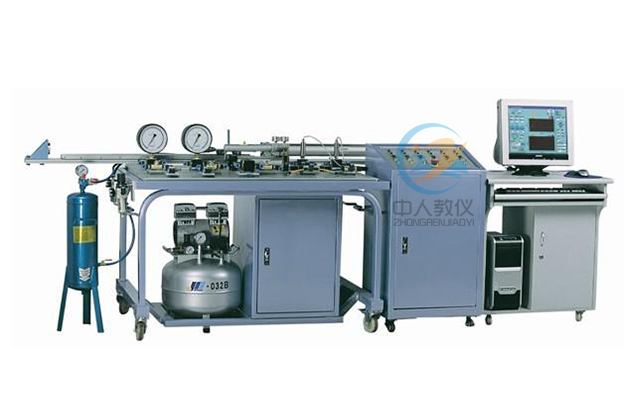

电液比例实验台由操作台.泵站.电脑桌组成。采用“虚以仪器”技术，运用虚以仪器测控和多种控制方式的新一代产品，能可靠完成电液伺服和电液比例系统的闭环控制.电液伺服阀和电液比例阀的性能测试，以及液压元件性能测试。是液压学科中必备的产品。
电液比例与电液伺服分析与测试实训装置,电液比例实验台

一、实验台特点

1.采用移动式液压泵站，双泵供油，蓄能器稳压，压差反馈恒压加载，高压滤油器过滤，风冷却器和电加热控温。
2.选用高性价比计算机，标准DAQ数据采集卡，高性能传感器，高效的专业测控软件组成“虚拟仪器”测控系统。
3.突出“软件就是仪器”的新概念，设计功能更丰富，具有更直观友好软面板的信号发生器和纹号分析仪等“虚拟仪器”代替昂贵的传统仪器。
4.具有强大的数据采集与处理功能，可实时采集压力、流量、位移、温度等信号，并可方便的实现数据存储、压缩及显示。
5.硬件，软件均采取防干扰措施，保证系统运行安全可靠。
6.采用模块化、标准化等开放式结构与技术，保证系统的可扩展性和可移植性。
7.操作台面采用铸铁面板经精加工而成，平面安装，保证实验的稳定性及数据的精确性。

二、实验内容

1.电液伺服阀的基本特性实验；
1）空载流量特性 2）负载流量特性
3）压力增益特性 4）内部泄露特性
5）频率特性
2.电液比例阀基本特性实验；
1）稳态控制特性
2）稳态负载特性
3）阶跃响应特性
4）频率响应特性
3.电液比例流量阀实验；
1）稳态控制特性实验
2）稳态负载特性实验
3）输入电流阶跃响应特性实验

三、技术参数

定量叶片泵，型号YB1-10
额定压力6.3Mpa
排量10ml/r
转速1450r/min
驱动功率2.2KW
定量叶片泵，型号YB1-6
排量6ml/r
转速1450r/min
额定压力6.3Mpa
驱动功率1.5KW

四、主要配置

液压元件配置
序号	名称	型号	参数	数量
1	定量叶片泵	YB1-10	P额=6.3MPa,q=10mL/r,n=1450r/min, N=2.2KW	1
2	定量叶片泵	YB1-6	P额=6.3MPa,q=6mL/r,n=1450r/min, N=1.5KW	1
3	液压缸	单杆双作用缸	D=40，d=28,L=150	1
4	液压缸	双杆双作用缸	D=40，d=28,L=150	1
5	溢流阀	Y-25B	P额=6.3MPa,Q额=25L/min	2
6	节流阀	L-25B	P额=6.3MPa,Q额=25L/min	1
7	电磁阀	22E2-25B	P额=6.3MPa,Q额=25L/min	2
8	电磁阀	34E2-25B	P额=6.3MPa,Q额=25L/min	1
9	电液伺服阀配伺服放大器	QDY8-E20-200	P额=16MPa,Q额=20L/min， I额=200mA,电反馈式电液流量伺服阀	1
10	伺服油缸	定做（选）	D=50mm，d=28mm,L=60mm	1
11	蓄能器	NXQ1-1/10	容量1L，压力10MPa	1
12	高压滤油器	QVI-H40X5	压力32MPa,流量40L/min，过滤精度5υ	1
13	回油过滤器	RFB-63X10	压力1.6MPa,流量63L/min，过滤精度10υ	1
14	风冷却器		压力1-4MPa,流量20L/min，功率65W	1
15	高压球阀	YJZQ-J15	压力32MPa，通径15mm	1
16	单向阀	I-25	压力6.3MPa,流量25L/min	1
17	电液比例方向阀配比例放大器	4WRE6E8-10B/24Z4/M	最大流量65L/Min,重复精度＜=1%，电磁铁最大电流1.5A。	1
18	电液比例溢流阀配比例放大器	DBETR-10B/80M	最高设定压力8MPa,最大流量3L/Min	1
19	电液比例调速阀配比例放大器	2FRE6-20B/10QM	最大流量10L/Min,最小压差0.6~1MPa，压降0.1~0.6MPa	1
20	中泰数据采集卡	PCI8335A	输入通道数：单端32路，双端16路，最大采样频率250KHz,输出通道数：单端4路	1
