楼宇智能化工程实训系统(工程型)

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【楼宇智能化工程实训系统(工程型),楼宇自动化工程技能实训系统】的实训室建设方案，对【楼宇智能化工程实训系统(工程型),楼宇自动化工程技能实训系统】施行三包售后服务，如果您对我们的【楼宇智能化工程实训系统(工程型),楼宇自动化工程技能实训系统】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

楼宇智能化工程实训系统(工程型),楼宇自动化工程技能实训系统
一、ZR-L01A智能化工程实训系统,智能楼宇实训设备以工作过程导向，工学结合的模式规划教学活动，完成以下任务

1.可视对讲门禁系统安装、接线和调试项目

△系统部件安装任务

单元门口主机、室外呼叫模块、室内可视对讲模块、非可视对讲模块、联网器和管理中心机等主要器件的选择、检测，并将上述器件安装到对应区域的合理位置。

△系统接线任务

完成可视对讲门禁系统的线路铺设和连接。

△系统调试任务

设置可视对讲门禁系统器件的相关参数，完成室外主机地址设置、室内分机地址设置、ID卡分配与注册、管理中心机设置等，实现室外主机呼叫室内分机、室内分机呼叫管理中心机、室外主机呼叫管理中心机、密码开锁、室内分机主动开锁、刷卡开锁、可视对讲软件记录、处理开门、报警信息等功能。

2.安防系统安装、接线和调试项目

△系统部件安装任务

家用紧急求助按钮、可燃气体探测器、红外对射报警器、声光报警器、红外探测器、门磁等安防探测器的选择、检测，并将上述器件安装到对应区域的合理位置。

△系统接线任务

安防探测器和报警主机、视频监控系统之间的线路铺设和连接。

△系统调试任务

安防探测器和报警器、视频监控之间联动的参数设置、联动编程。

3.消防联动系统安装、接线、调试、编程和运行项目

△系统部件安装任务

智能光电感烟探测器、智能电子差定温感温探测器、总线隔离器、可燃气体探测器、手动报警按钮、编码单输入模块、编码单输入/单输出模块、消火栓报警按钮、火警声光警报器、编码器等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。

△系统接线任务

完成消防联动系统的线路铺设和连接。

△系统调试、编程和运行任务

通过系统模块的参数设置和联动编程，实现消火栓泵、排烟机、声光报警器。

4.综合布线系统安装、布线、接线、调试、编程和运行项目

△系统部件安装任务

RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、路由器、墙柜、电话机、RJ11水晶头、RJ45水晶头等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。

△系统布线、接线任务

完成综合布线系统的水平布线、垂直布线、线槽布线，实现指定模块的线路连结（端接）。

△系统调试、编程和运行任务

通过系统模块的参数设置和编程，实现终端电话呼叫、信息插座功能测试。

5.视频监控系统安装、接线和编程、调试项目

△系统部件安装任务

高速球云台摄像机、彩色半球摄像机、黑白半球摄像机、矩阵主机、彩色监视器、硬盘录像机等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。

△系统接线任务

完成视频监控系统的线路铺设和连接。

△系统编程、调试任务

通过系统模块的参数设置和编程，实现监视器的视频监控和画面切换，高速球型云台旋转、聚焦动作控制和报警联动录像。

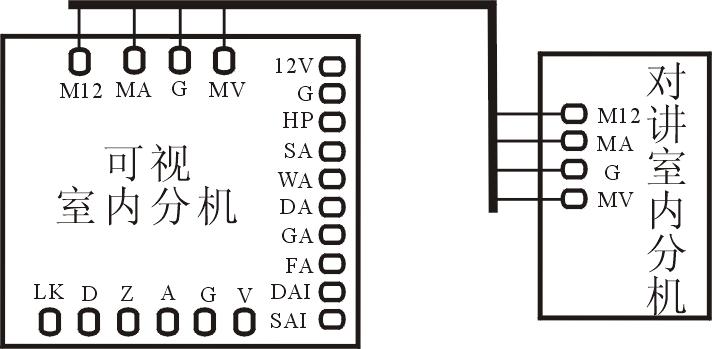

（图1，室内分机与门前机的接线）

二、通过项目任务实施，楼宇智能化工程实训系统,智能楼宇实训设备可考察的职业能力

1.智能建筑的结构设计能力
2.楼宇自动化工程设计能力
3.消防报警系统设计、安装施工与调试能力
4.安防监控系统设计、安装与调试能力
5.对讲门禁系统设计、安装与调试能力
6.综合布线系统施工能力
7.智能建筑系统故障诊断与调试能力
8.DDC的接线、编程和调试能力
9.监控软件组态、通讯和运行能力

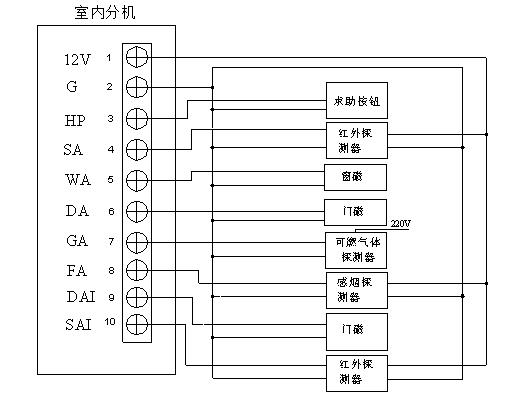

（图2，室内分机与报警传感器接线示意图）

三、楼宇智能化工程实训系统,智能楼宇实训设备概述

楼宇智能化工程实训系统,智能楼宇实训设备在结构上以智能建筑模型为基础，包含了智能大楼、智能小区、管理中心和楼道等典型结构，涵盖了对讲门禁、安防、视频监控、消防、综合布线和DDC控制六个系统，各系统既可独立运行，也可实现联动。通过此系统进行项目训练，检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养、交流沟通能力等。

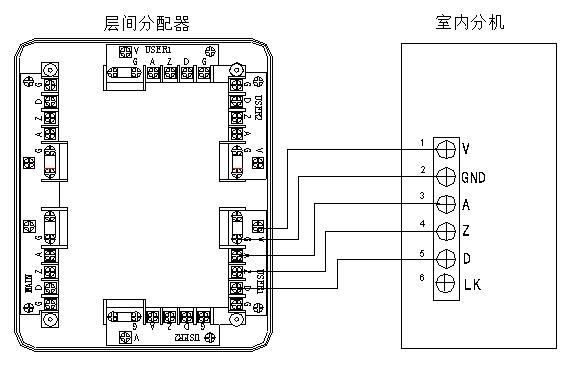

（图3，室内分机与层间分配器接线示意图）

四、楼宇智能化工程实训系统,智能楼宇实训设备技术性能

1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃） 海拔≤4000m
3.装置容量：≤1kVA
4.外形尺寸：4660mm×2220mm×2300mm。
5.安全保护：具有漏电压、漏电流保护，安全符合国家标准
6：楼宇智能化工程实训系统,智能楼宇实训设备基本配置：
（1）DDC控制系统：HW5201、HW5208、DC24V/5A24V继电器 / 1套
（2）电脑桌：600mm×600mm×800mm（长×宽×高）/  1台
（3）钢凳： Φ300mm×450mm（圆×高）/   1把
（4）铝人字梯  ： 900mm×250mm×1200mm（长×宽×高） / 2把
（5）工程塑料卡件：20mm×10mm×11mm（长×宽×高） /  500个
（6）安装布线网孔板 ：
 780mm×750mm  / 26块
710mm×390mm   / 1块
1500mm×260mm /  3块
1500mm×500mm  / 3块
1500mm×400mm  / 1块
（7）总电源箱 ：空气开关  /  1套
（8）安防控制系统： AC24V、DC12V/5A、DC18V/1.5A / 1套
（9）消防控制系统： DC24V/2A、24V继电器 /  1套

（图 4，接线图）

五、楼宇智能化工程实训系统,智能楼宇实训设备配置清单

1、设备框架

序号	器材名称	器材规格或型号	数量	单位
1	模型框架	312cm×158cm×250cm（长×宽×高）	1	台
2	计算机移动推车	600mm×600mm×800mm（长×宽×高）	1	台
3	方钢凳子	300mm×450mm	1	把
4	铝人字梯	900mm×250mm×1200mm（长×宽×高）	1	把
5	膨胀尼龙	20mm×10mm×11mm（长×宽×高）	300	个
6	耗材	各类线材及紧固件等	1	批

2、对讲门禁及室内安防系统：

序号	器材名称	技术参数	数量	单位
1	彩色可视室外主机	WJ350-18B摄像头：1/3”CCD摄像头 摄像头工作电流：230mA±20mA 扫描频率：15625Hz  50Hz 频率响应：300 ~3400Hz ±3db 工作温度：-40℃～+50℃ 安装尺寸：345X130X40（mm） 安装方式：铁门安装或墙体埋入	1	台
2	普通壁挂室内分机	WJ18-12B工作电压：5VDC 待机功率：0.36W 最大功率：12W 音频输出不失真功率：>5mW 音频信噪比：>=50dB 工作温度：-10℃～+50℃ 安装方式：壁挂式安装	1	台
3	主机.安装盒	与主机配套	1	只
4	管理中心机	WJDN-01系统总线：5线+视频线 视频信号：1Vp_p  75Ω 音频输出不失真功率：>5Mw 频率响应：300~3400Hz±3db 工作电压：DC15V±10% 工作电流：< 500 mA 工作温度：-10℃～+50℃ 工作湿度：50%～95%	1	台
5	联网器	工作电压：DC12V 工作电流：20mA 传输距离：200m 产品型号：LWHZHQ 外观尺寸：86X86X35(mm	1	只
6	层间分配器（4分支）	配接分机：1-4台分机 工作电压：DC12V 工作电流：30mA 传输距离：200m 产品型号：LWJMQ 外观尺寸：86X86X35(mm)	1	只
7	非接触卡	通用	1	张
8	彩色可视室内分机	显示器：4/黑白 3.5、4/彩色 工作电压：18VDC 待机功率：0.36W 最大功率：13W 清 晰 度：横向380线 纵向450线 音频输出不失真功率：>5mW 频率响应：300 ~3400Hz ±3db 底部旋钮调整：亮度、对比度/彩色 安装方式：壁挂式安装	1	台

3、视频监控系统：

序号	器材名称	技术参数	数量	单位
1	高速球摄像机	采用27倍1/3'SONY CCD 480线高清晰一体化摄像机； 室内监控全角度，无盲点，集美观大方，精巧，智能，便于安装布线等优点于一体； 云台旋转：水平360°旋转，上下-10°～90°旋转，支持连续监视； 旋转角度根据所见环境，自动调整镜头聚焦，自动调整成像白平衡； 内置全屏OSD屏幕菜单，兼容多种云台控制协议，波特率可调； 水平360°转动，精密步进电机驱动，运行平稳，定位精确； 27倍变焦镜头，可根据监控距离，实现1-150米高清监控； 6寸球机尺寸，流体大气外观设计 夜视超低照度0.01LUX 高有效成像分辨率：795*596	1	只
2	彩色半球摄像机	安卫视AWS-3031S-V参数表 成像器件： SONY CCD+2040 像素： PAL:725(H)X582(V)  NTSC:768(H)X492(V) 信号制式： PAL/NTSC 水平解析度： 700线 最低照度： 红外开启时 0Lux 红外距离： 可视距离5-25米 标配镜头: 默认3.6mm固定镜头 （3.6mm/6mm可选） 背光补偿： 自动 电子快门： 1/60~1/10.000Sec1/50~1/10.000Sec 自动增益补偿： 自动 白平衡： 自动 信噪比： 大于48Db (AGC off) 伽马校正： >0.45 工作温度： -10℃~+50℃RH95％Ma小 同步方式： 内同步 视频输出幅度： 1.0Vp-p (75Ω, composite) 功耗： DC12V,≤2A	1	只
3	红外夜视监控摄像机	安卫视AWS-3061M参数表 成像器件： 1/4 CMOS 像素： PAL:725(H)X582(V)NTSC:768(H)X492(V) 信号制式： PAL/NTSC 水平解析度： 420TV Lines 最低照度： 红外开启时 0Lux 红外距离： 台湾鼎元LED红外灯36颗 可视距离5-50米 标配镜头: 默认3.6mm固定镜头（3.6mm/6mm/8mm/12mm可选） 背光补偿： 自动 电子快门： 1/60~1/10.000Sec1/50~1/10.000Sec 自动增益补偿： 自动 白平衡： 自动 信噪比： 大于48Db (AGC off) 伽马校正： >0.45 工作温度： -10℃~+50℃RH95％Ma小 同步方式： 内同步 视频输出幅度： 1.0Vp-p (75Ω, composite) 功耗： DC12V,≤2A	1	只
4	一体化摄像机	成像器件 1/3 SONY 像素 PAL:512(H)×582(V) NTSC:512(H)×492(V) 信号制式 NTSC/PAL 水平解析度 480TV Line 最低照度 1.0Lux/F1.2 镜头安装方式 C/CS 背光补尝 开启/关闭(可选) 自动增益补偿 自动 光圈驱动方式 VIDEO/DC 镜像功能 —— 白 平 衡 自动 电子快门 1/50(1/60)～1/100.000sec 信 噪 比 >48dB 伽玛校正 ＜0.45 工作温度 -20°C～50°C 同步方式 内同步 视频输出幅度 1.0Vp-p/75Ω 所需电源 DC12V.＜250mA/AC24V.220mA/AC220V.110mA 尺寸 60(W)x50(H)x130(D)	1	只
5	监视器	TCL监视器 14寸普平彩色监视器 MC14	1	台
6	17寸液晶监视器	※ 尺寸： 17" TFT-LCD 显示模式： 4:3 分 辨 率： 1280×1024 亮      度： 450 cd/m² 对 比 度： 600:1 可视角度： 175° 采用防干扰金属外壳，无辐射； ※ 外置电源，能耗低，超静音冷却风扇设计，整机寿命更长； ※ 高对比度、高亮度，可视角度宽阔，稳定性好； ※ 具有VGA状态图像重显率自动调整功能； ※ 3D图像处理，层次分明，色彩鲜艳； ※ 具有画中画功能，16.7M色，画面更自然； ※ 5ms响应时间，显示高速运动图像才能真正无拖尾； ※ 175度超宽视角设计，从各个角度均可观看清晰图像； ※ 独特的箭形液晶灌装技术S-PVA技术，4:3显示比例； ※ 专业的信号输入接口，齐全的信号输入通道； ※ 各单元背光源亮度衰减一致，色彩、亮度自然可以长久保持一致	1	台
7	8路高清采集卡	视频输入/输出 8路BNC输入 / 电脑显示 音频输入/输出 无 图像压缩格式 H.264全实时/MPEG-4（四路全实时，八路准实时） 监视质量 PAL:704*576（D1）/ NTSC:720*480（D1） 回放质量 PAL:352*288（CIF）/ NTSC:352*240（CIF） 本地回放/显示 1-8路同时回放，可显示1,4,8画面 信号系统 默认PAL制式（可调NTSC制式） 支持显示器分辨率 默认显示器分辨率：1024*768 录像方式 JAVA/GPRS手动、定时、移动侦测 录像查询 时间检索、事件检索、通道检索、日志检索 录像速度 PAL:25帧/秒（可调）NTSC:30帧/秒（可调） 录像保存 本机硬盘、网络 主板支持 支持848，865，945，965全系列主流主板	1	台
8	铝合金人字梯	宽踏板/高度900	1	台

4、室内安防与周界防范系统：

序号	器材名称		数量	单位
1	震动探测器	电磁灵敏度: 兼容性：优于EN 50130-4标准 高频抗扰度1MHz至2GHz临界频率范围内，场强大于40V/m(EN 61000-4-3):时，不触发报警，也无需设置。 功能测试: 测试电压：低压<1.5VDC 高压>3.5VDC 测试持续时间（包括测试发送器ISN-GMX-S1）：≤4秒	1	只
2	玻璃破碎探测器	数字处理器：12/8 bits 8MHz 灵敏度：连续可调 保护范围：最高灵敏度为11米距离 安装位置：天花或墙壁,接近或面对玻璃窗 抗干扰：抗无线电及电磁波 玻璃窗大小：任何大小玻璃 警报指示：红色LED亮保持4秒	1	只
3	感温探测器	报警温度：80℃可选择 工作电压：12V 工作电流：静电电流小于10ua报警工作电流10－30ma 相对湿度：10~95% 报警音量：10英尺处为95分贝 安装高度：5米以下 报警输出： 有线方式：现场声光报警 / 有无输出，报警排除自动断开 无线方式：报警发射频率 F ： 315M/433M 无线发射距离（屏蔽距离）： 50M ，可定制。	1	只
4	烟雾探测器	光电探测方式 采用光学迷宫 数字电路，采用CMOS微处理器 联网输出方式 具有手动测试，手动复位功能 单面PCB工艺 金属屏蔽罩，抗高频干扰	1	只
5	可燃气体探测器	MCU控制，可靠性强 高稳定性、长寿命 采用低功耗传感器 壁挂式安装 单独报警，联网报警可选 警情排除自动复位	1	只
6	红外探测器	工作电压： DC12V（DC9V-DC15V）电流16mA 报警输出 : DC28V,125MA,3W 防拆输出： 常闭式继电器，DC28V，125mA 工作温度： 负50度至50度 防射频干扰（RFI）： 在26-1000兆赫兹的频率范围内，干扰强度为30伏/米时 抗白光干扰: 大于等于30 000 Lux at ± 5° 微波频率: 10.525KHz 外型尺寸： 95mm*57mm*38mm 符合标准: 3C(2004031901000037) UL (CE-EMC)	1	只
7	门磁	防火ABS阻燃外壳，连接方式：常开或常闭	1	对
8	红外对射探测器	采用双光束红外传感器配合平面投射镜片实现室外60米，室内90米的接收距离。探测器角度调整灵活：可垂直调节±24°.水平调节90°防射频干扰:在25-950兆赫兹频率范围内,干扰强度为50V/米时,不会引起报警和系统重置.外壳采用高强度聚丙烯外壳,尺寸:17.1厘米X8.2厘米X8.7厘米	1	对
9	声光报警器	压电警号，防火ABS阻燃外壳，红色或蓝色可选；声压(VDC)：110±3，毛重(kgs)：14.5，数量(pcs)：100，包装尺寸(mm)：580*240*450。	2	只
10	报警按钮	防爆形式：隔爆型    防爆标志：ExdⅡCT6 进线口径：M22×1.5  重量：I型：1kg；II型：1.1 kg	2	只
11	红外幕帘探测器	工作电压：DC9-16V、静态电流：≤20mA（DC12V时）、安装方式：壁挂或吸顶、安装高度：3m左右、探测角度：15°、探测距离：7m 探测范围：6*0.7m（安装高度在3.6m时）、报警输出：常闭、防拆开关：常闭、尺寸：87*50*30mm	1	只
12	报警主机	总线式大型248防区报警控制主机	1	台

5、综合布线系统：

序号	器材名称	技术参数	数量	单位
1	标准网络机柜	2米	1	个
2	RJ45配线架	24口机架式	2	个
3	以太网交换机	24口	2	台
4个	电话程控交换机	8口	1	台
5	110电话配线架	机架式	2	个
6	单口底盒、面板	86	20	个
7	电话模块	语音	10	套
8	网络模块	超五类	10	套
9	路由器	TL-WR700N	1	台
10	墙柜	4U	1	个
11	电话机		2	台
12	RJ11水晶头		100	个
13	RJ45水晶头		100	个

6、消防报警系统：

序号	器材名称	技术参数	数量	单位
1	火灾报警控制器	GST-200	1套	套
2	点型感烟火灾探测器	G3	1只	只
3	点型感温火灾探测器	G3N	2只	只
4	探测器通用底座	DZ-02	3只	只
5	手动报警按钮	GST-9122	1只	只
6	声光报警器	100B	1只	只
7	隔离模块	8313	1只	只
8	输入模块	8300	2只	只
9	输出模块	8301	1只	只
10	电子编码器	BMQ-2	1只	只
11	火灾显示盘	ZF-101	1只	只



7、智能供配电照明系统



NO	器材名称	型号	品牌/厂家	数 量
1	照明配电箱		中人教仪	1
2	单联开关	A86K11-10BN		1
3	双联开关	A86K22-10BN		1
4	触摸延时开关	A86KTCY100N		1
5	人体感应延时开关	A86KHY100N	民扬	1
6	大翘板双路开关	A86K12-10BN		1
7	声光控延时开关	A86KSGY100N		1
8	空气开关	DZ47LE-63 4P/C10		1
9	漏电保护器	DZ47LE-63 2P/C10		1
10	单相电度表	DD862a	西子	1
11	DDC通用控制模块	HW-BA5202	青岛海湾	1
12	镇流器	HLDGZHE-M13W		1
13	日光灯管	10W		1
14	开关盒	86×86×40(86SM40)	鸿雁电器	5
15	节能灯(螺口）	220V/5W		1
16	磨砂白炽灯泡	220V/25W	佛山	1



8、耗材配件：

序号	器材名称	数量	单位
1	39×18PVC线槽	1	根
2	BNC视频接头	10	只
3	SYV75-3视频线	100	米
4	3A保险丝	5	只
5	号码管φ3	4	米
6	号码管φ4	1	米

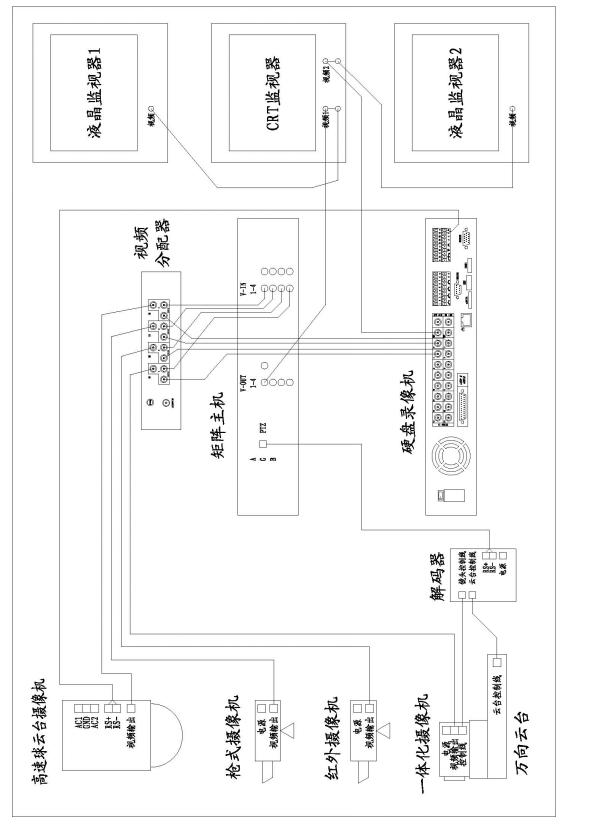

（图7，摄像机、矩阵、硬盘录像机和监视器间的连接）

六、楼宇智能化工程实训系统,智能楼宇实训设备结构与组成

1.楼宇智能化工程实训系统,智能楼宇实训设备，本楼宇实训装置采用真实智能建筑模型，包含智能大楼、智能小区、管理中心和楼道等功能区域。
2.智能大楼设计了双层结构，墙体内部设有预埋管道，可实现综合布线系统的穿管布线和桥架布线等工程训练，体现了综合布线工程水平布线和垂直布线结构。
3.楼道和智能小区分别设有单元门和单户门，可实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能。
4.管理中心实现智能小区和智能大楼的集中监控和管理，包含了管理中心机、视频监控台和消防控制主机等各功能区域的管理设备。
5.在智能大楼、智能小区区域内，可安装布置消防系统现场设备，真实再现消防系统实际工程情景。
6.在智能大楼、智能小区、管理中心和楼道各区域内，安装典型监控器材（各类型的高速球云台摄像机、彩色半球摄像机、黑白半球摄像机等），实现主要出入口和关键区域视频监控。
7.在智能建筑模型周围安装红外对射、幕帘探测器实现智能建筑行业的典型周界防范。
8.各功能区域之间采用工程桥架实现系统连接。

---
