ZRGJD-02D自动生产线实训装备,自动化生产线安装与调试实训装置

实训项目

1、有机融合了机械技术（包括气动技术）、传感器技术、交流电动机和步进电机驱动控制、触摸屏技术、PLC控制及通信网络等技术，体现了现代制造业生产过程的特征。
1）供料单元的安装与调试的实训；
2）加工单元的安装与调试的实训；
3）装配单元的安装与调试的实训；
4）分拣单元的安装与调试的实训；
5）输送单元的安装与调试的实训；
6）自动生产线控制的安装与调试的实训；
2、整体结构采用开放式和拆装式，能方便地更换模块，按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。设备的扩展性和升级性强，如：
1）可扩展工作单元；
2）电气升级为现场总线；
3）定位模块来控制伺服电机等；
3、用于教学，可按工作过程导向，工学结合的模式规划教学活动，完成以下工作任务：
符合循序渐进的教学规律
（1）气动系统的安装与调试实训项目：
选用该装备配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术的工作任务：
气动方向控制回路的安装实训；
气动速度控制回路的安装实训；
摆动控制回路的安装实训；
气动顺序控制回路的安装实训；
气动机械手装置的安装实训；
气动系统安装与调试实训；
气动综合系统的设计与安装实训；
（2）电气控制电路的安装和PLC程序编写实训项目：
选用该装置配置的PLC模块、变频器模块和伺服驱动模块、传感器等，可完成下列PLC应用技术工作任务：
三相电动机正反转控制电路的连接与控制程序编写实训；
三相电动机控制电路的连接与控制程序编写实训；
电动机调速控制电路的连接与控制程序编写实训；
变频器模拟量控制的连接与控制程序编写实训；
伺服电机控制电路的连接与参数设置实训；
PLC控制网络控制技术实训；
气动方向控制程序编写实训；
气动顺序动作控制程序编写实训；
气动机械手控制程序编写实训；
皮带输送机控制程序编写实训；
机电一体化设备控制程序编写实训；
自动生产线控制程序编写实训；
（3）PLC通讯网络的安装、程序编制及调试实训：
PLC控制技术---485通信技术的编程和调试实训
（4）机电设备安装与调试实训项目:
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
传动装置同轴度的调整实训；
供料单元的机械安装与调整实训；
加工单元的机械安装与调整实训；
装配单元的机械安装与调整实训；
分拣单元的机械安装与调整实训；
输送单元的机械安装与调试实训；
自动生产线设备安装与调试实训；
4、该装备用于考察职业能力：
机械构件的装配与调整能力；
机电设备的安装与调试能力；
电路安装能力；
气动系统的安装与调试能力；
变频器在自动生产线的使用能力；
伺服电机在自动生产线的使用能力；
PLC模拟量控制在自动生产线的使用能力；
机电一体化设备的控制程序的编写能力；
自动控制系统的安装与调试能力。
PLC网络的安装、编程与调试能力。
人机界面、组态技术的编程与调试能力
符合国家职业技术标准“序设计师三级标准”

特 点

自动生产线实训考核装备由五个单元组成，分别为：供料单元、输送单元、加工单元、装配单元和分类单元，控制系统选用西门子PLC进行控制，具有较好的柔性控制，即每单元各有一套PLC控制系统独立控制，在基本单元模块培训完成以后，又可以将相邻的两个单元、三个单元…直至五个单元连在一起，学习复杂系统的控制、编程、装配和调试技术。

配置清单

 附表一  工具配置

PLC配置

各个单元的基本功能如下：

⑴供料单元的基本功能：供料单元是中的起始单元，在整个系统中，起着向系统中的其他单元提供原料的作用。具体的功能是：按照需要将放置在料仓中待加工工件（原料）自动地推出到物料台上，以便输送单元的机械手将其抓取，输送到其他单元上。

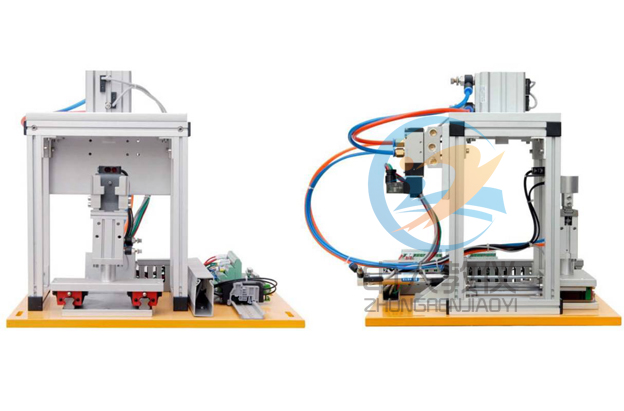

⑵加工单元的基本功能：把该单元物料台上的工件（工件由输送单元的抓取机械手装置送来）送到冲压机构下面，完成一次冲压加工动作，然后再送回到物料台上，待输送单元的抓取机械手装置取出。

⑶装配单元的基本功能：完成将该单元料仓内的金属、黑色或白色小圆柱零件嵌入到已加工的工件中的装配过程。

⑷分拣单元的基本功能：完成将上一单元送来的已加工、装配的工件进行分拣，实现不同属性（颜色、材料等）的工件从不同的料槽分流的功能。

⑸输送单元的基本功能：该单元通过直线运动传动机构驱动抓取机械手装置到指定单元的物料台上精确定位，并在该物料台上抓取工件，把抓取到的工件输送到指定地点然后放下，实现传送工件的功能。

技术指标

1、交流电源：三相五线 AC 380 V±10% 50Hz；
2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3、外形尺寸：长×宽×高=2100mm×1000mm×1500mm；
4、整机功耗：≤1.5 kVA；
5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
