PLC实训教学柜

栏目分类:PLC实训设备   发布日期:2021-06-25   浏览次数:
PLC实训教学柜,柜式PLC实训设备,PLC实训柜采用挂箱式,便于实验项目扩展和用户第二次开发。采用实际配电柜做为主体柜,与实验挂箱装置之间的连接即可采用自锁紧接插件,单线逐点连接。

联系方式见右侧悬浮框

【PLC实训教学柜,柜式PLC实训设备,PLC实训柜】是根据客户需求而写的,非常具有代表性,在客户搜索【PLC实训教学柜,柜式PLC实训设备,PLC实训柜】时,都能通过我们来了解相关资讯,而且【PLC实训教学柜,柜式PLC实训设备,PLC实训柜】在客户有需求时提供参考意见。

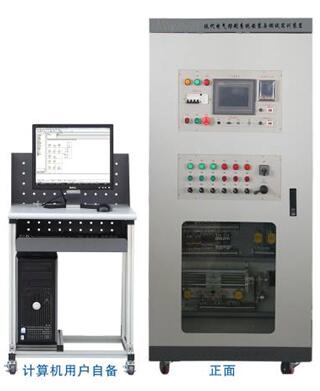

ZRPLG-01PLC实训教学柜
PLC实训教学柜,柜式PLC实训设备,PLC实训柜
序号 项目内容 参考型号 技术要求 数量 单价 总价
1 PLC综合教学柜 ZRPLC-01 一.技术性能
1.输入电压:三相五线 ~380V±10%  50Hz
2.工作环境:环境温度范围为-10℃~+40℃  相对湿度<85%(25℃) 海拔<2000m
3.装置容量:<1kVA
4.外形尺寸:850mm×800mm×1800mm
5.安全保护:具有漏电保护,安全符合国家标准
二.设备构成
PLC实训教学柜,柜式PLC实训设备,PLC实训柜采用实际配电柜做为主体柜,柜体内容包括以下内容:
1)主机模块:
◆PLC主机模块 :采用西门子S7-1200  CPU1214C,14输入/10输出以上
◆触摸屏模块:7英寸,256色
◆变频器:采用MM440变频器
2)PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关.行程开关或光电开关等。输出可以接面板上的指示灯,还可以与演示装置相连接,可应用实际的工业控制。
3)采用挂箱式,便于实验项目扩展和用户第二次开发。
4)PLC实训柜与实验挂箱装置之间的连接即可采用自锁紧接插件,单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能,又可通过排线一次性连接,以提高实验连线速度,与其他厂家的单一连接法相比具有绝对优越性。
5)采用MCGS工控组态软件,所有实验都已编辑出形象直观.动感强.教学效果好的组态棒图,进行实验动态跟踪教学。
6)可完成PLC控制原理基本实验.应用实验以及用于真正的工业控制。
7)plc可编程设计与控制虚拟仿真软件
可通过软件内置PLC程序编程界面编程并可写入虚拟PLC中控制3D仿真模型。可模拟输送带启停及正反转.不同尺寸物料双通道分拣.物料供给控制.物料检测.物料加工.机械控制.交通信号灯控制.不同尺寸物料三通道分拣.升降机控制.不同尺寸物料经传输带正反转输送至不同仓库.次品分拣.自动门控制等不少于20个3D仿真模型。还可监控虚拟PLC输入/输出状态,当部件卡住时可使用复位功能复位。具有分步式教学功能,从易到难教学。具有软件著作权,不侵犯第三方权利。
8)教师教学设计系统:
系统可以导入3DS.STL文件。并支持通过系统对此文件进行重新编辑,支持AC设置.CA设置.TA设置,将“AC设置”和“CA设置”中的动作进行串连,并可以设置每个动作的启停时间,同时还具备全部重置和全部删除功能。可以通过平台配套control将模型动画文件加载到课件上进行三维动画教学,实现课件中完全三维交互。该文件可支持PPT播放。具有软件著作权,不侵犯第三方权利。
三.实验内容
PLC实训
1.与.或.非逻辑功能实验
2.定时器.计数器功能实验
3.跳转.分支功能实验
4.移位寄存器实验
5.数据处理功能实验
6.微分.位操作实验
7.交通信号灯PLC自动控制实验
8.搅拌器的PLC自动控制实验
9.艺术彩灯造型的PLC控制实验
10.电镀过程控制实验
11.模拟电视发射塔实验实验
12.自动送料装车系统控制实验
13.自动售货机实验
14.自动成型实验
15.水塔自动供水控制系统实验
16.邮件自动分拣实验
17.自动洗衣机控制系统模拟实验
18.MSGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
19.针对实验项目的具体要求,学生自行编辑组态棒图进行实验。
20.三相鼠笼式异步电动机点动控制和自锁控制(实物)
21.三相鼠笼式异步电动机联动正反转控制(实物)
22.三相鼠笼式异步电动机带延时正反转控制(实物)
23.三相鼠笼式异步电动机Y/△转换起动控制(实物)
PLC.变频调速.触摸屏综合实训:
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.外部端子点动控制
4.变频器控制电机正反转
5.多段速度选择变频调速
6.变频器无级调速
7.基于外部模拟量(电压/电流)控制方式的变频调速
8.瞬时停电启动控制
9.PID变频调速控制
10.PLC控制变频器外部端子的电机正反转
11.PLC控制变频器外部端子的电机运行时间控制
12.基于PLC数字量控制方式的多段调速
13.基于PLC数字量控制变频开环调速
14.基于PLC通信方式的的变频器开环调速
15.变频器恒压供水系统的模拟
16.基于触摸屏控制方式的基本指令编程练习
17.基于触摸屏控制方式的LED控制
18.PLC.触摸屏与变频器通信控制
10 26000 260000



如对本产品/文章:PLC实训教学柜,柜式PLC实训设备,PLC实训柜有任何疑问请随时联系我们,我们将尽力为您提供最全的实训室建设方案和最优质的服务

本文关键词:PLC实训教学柜,柜式PLC实训设备,PLC实训柜

【PLC实训教学柜,柜式PLC实训设备,PLC实训柜】是上海中人原创,如果您在了解产品的过程中受到启发,想要咨询相关设备的问题,我们将派专员为您解决疑问,或者您在阅读【PLC实训教学柜,柜式PLC实训设备,PLC实训柜】中有想不通的问题,也可以咨询我们,我们将为您提供快速解决【PLC实训教学柜,柜式PLC实训设备,PLC实训柜】问题的方案
